Come progettare
un impianto
Nel passato gli impianti di irrigazione venivano progettati con fogli elettronici e abachi, metodi ormai poco utilizzati perchè molto laboriosi e lenti. Ora i tecnici progettano principalmente con software semplificati forniti dai produttori, con programmi CAD oppure con strumenti professionali dedicati come IrriPro
Software di progettazione
Tempo di progettazione
Attendibilità risultati
Catalogo prodotti
Estensione impianti
Esportazione elaborati
Semplificati
- Breve
- Limitata
- Solo 1 produttore
- Piccoli
CAD
- Media
- Bassa
- Qualsiasi
- Solo disegni
IrriPro
- Alta
- Qualsiasi
Uno strumento di progettazione valido fornisce risultati attendibili eseguendo rigorosi calcoli idraulici, fisici, geometrici e, nel caso di rilievo, utilizzando con precisione informazioni GIS dettagliate. Il tecnico potrà in questo modo conoscere la qualità dell'irrigazione in ogni punto, il funzionamento dell'impianto prima di installarlo oppure migliorare un impianto esistente individuando le inefficienze
Tenuto in considerazione nel progetto
Pendenza
Velocità acqua in condotta
Perdite di carico continue
Perdite di carico localizzate
Calcolo integrale dell'impianto
Temperatura
Grandezze idrauliche (calcolo)
IrriPro
- Variabile punto per punto
- Calcolata come variabile
- Per ogni elemento
Altri software
- Costante per tipologia di condotta
- Imposta come valore costante
- Calcolata con la portata equivalente
- Calcolo per singola condotta/blocco
- Valutazione di massima
Errore potenziale
- 40% valore dell'uniformità
- Alto
- 30% perdite di carico totali
- 50% perdite di carico totali
- 7-10% pressioni totali
Più info
Il criterio rigoroso utilizza tutte le equazioni dell'idraulica per il calcolo idraulico compresa l'equazione caratteristica degli erogatori. I metodi semplificati utilizzano solo l'equazione del moto imponendo il valore della velocità
L'aspetto che richiede più tempo e ha maggiori conseguenze nella realizzazione di un impianto di irrigazione è la conoscenza del terreno dove realizzare l'impianto. Senza conoscere accuratamente quote, pendenze ed estenzioni non si può elaborare un progetto.
Più info
A titolo di esempio un errore del 5% nella stima della pendenza di una condotta laterale lunga 75 metri può comportare un errore, nella valutazione delle portate, fino al 25%.

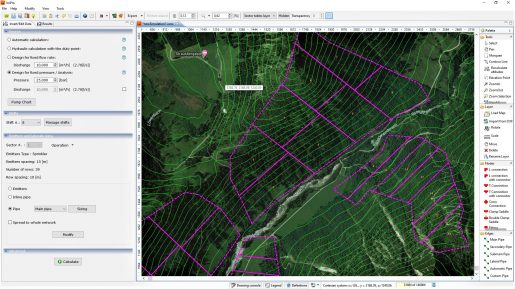

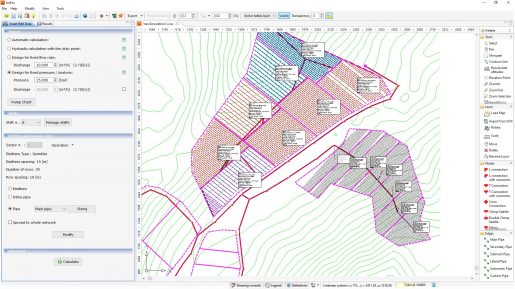

IrriPro mette a disposizione ben 3 modi per poter acquisire il rilievo di un terreno, per una elaborazione immediata del modello 3D del terreno:
Google Maps

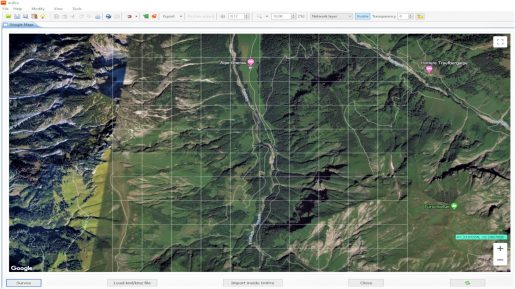

Attraverso una rivoluzionaria tecnologia che sfrutta il servizo di Google Maps, integrato all'interno di IrriPro, elaborando il terreno senza muoversi dal proprio PC ed evitando estenuanti sopralluoghi. E' possibile definire la precisione del rilievo topografico e acquisire l'immagine satellitare
File CAD
Con importazione di file CAD che possono contenere punti quotati e/curve di livello: questi dati saranno elaborati e acquisiti automaticamente per fornire quote e pendenze
File imagine
Con importazione di file immagini è possibile definire la scala e quindi disegnare curve di livello e/o indicare quote in modo che il software elabori per noi l'andamento del terreno
I dati acquisiti da Google Maps sono affidabili?
Dalla nostra esperienza e da studi effettuati da varie università italiane ed estere la risposta è affermativa. La qualità dei dati GIS estratti dal servizio di Google Maps è di livello pari o superiore rispetto alla cartografia tecnica in scala 1:5.000 e quindi sufficiente per la progettazione di impianti di irrigazione. Di seguito i risultati di alcuni studi:
IrriPro è probabilmente l'unico software a considerare le pendenze in ogni tratto di condotta e le quote in ogni elemento.
Che precisione hanno i dati altimetrici forniti da Google?
L'accuratezza del dato altimetrico varia in genere da 3 arc-secondo (1 punto ogni 90 metri) a 1/3 arc-secondo (1 punto ogni 10 metri), fino a raggiungere 1/9 arc-secondo in U.S. e in molte zone urbane (1 punto ogni 3 metri). Il servizio, messo a disposizione per Google Maps e Google Earth, deriva dal progetto dello Shuttle Radar Topography Mission (SRTM) (http://www2.jpl.nasa.gov/srtm/) e da U.S. Geological Survey (USGS) (http://www.usgs.gov/) e da altri servizi cartografici. Su rilievi effettuati su diverse aree campione (in Italia e in Nigeria) si è riscontrato un errore medio sul dato altimetrico di circa 2,5 metri. La cartografia con le mappe satellitari è relativa sempre al servizio di Google Maps.
Ancora dubbi sull'attendibilità di IrriPro?
Produttori, aziende, università e centri di ricerva utilizzano da tempo IrriPro per servizi di progettazione, valutazioni sperimentali o come strumento didattico. Ne sono prova le tante convenzioni con Irriworks.
IrriPro è stato oggetto di diverse pubblicazioni
